基于沈陽皇姑萬象匯商業項目鋼結構安裝淺談

　　摘要：隨著城市化推進，城市中心商場需求日益增加，商場業態涵蓋更加多元化，建筑結構形式不斷創新迭代。為了追求空間極致，打造舒適商業購物環境，鋼結構結構應用逐漸增多。在商場出入口，屋面頂棚，中庭大跨度空間是鋼結構主要應用部位，其中還包括勁性鋼結構部位。施工建設過程中，針對不同區域鋼結構特點，考慮采取不同方式進行安裝。

　　關鍵字：商業建設;中庭鋼結構;鋼結構安裝

　　1.皇姑萬象匯商業項目鋼結構特點

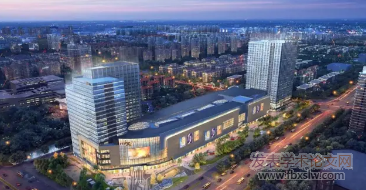

　　沈陽皇姑萬象匯項目，總建筑面積15.9萬平米，地下三層，地上五層局部六層，負三層、負二層主要為地下停車場，負一層主要為超市，地上部分為商場。地下單層面積約2.5萬平米，地上單層約1.7萬平米。鋼結構主要涉及部位有：中庭區域鋼結構，屋面采光井鋼結構，消防疏散鋼樓梯，其他隨混凝土結構轉換層中勁性鋼結構。

　　中庭區域鋼結構，主要為中庭空間，因為跨度較大，造型較多，采用鋼結構結構形式能最大程度提高凈高空間，但因業態及綜合凈高要求，鋼結構設計方案存在調整性及不確定性較大。屋面采光井鋼結構，主要為屋面造型區域，作為幕墻玻璃安裝結構龍骨，跨度大造型變化多，橢圓形整體造型營造出藝術感覺。消防疏散鋼樓梯，設置于非迎客涂料外立面，同時滿足裝配率要求，主要作用是消防疏散。其他轉換勁性剛鋼結構主要為地下框架柱到地上結構轉換，通過勁性鋼結構梁上起框架柱，調整柱網布置，優化各層建筑空間。

　　2.鋼結構深化設計

　　鋼結構深化設計根據節點連接形式進行深化細化，考慮鋼筋混凝土結構與鋼結構的結合，滿足設計規范要求同時便于施工。在混凝土內連接預埋采用預埋錨板形式Q355B鋼板，工程梁采用焊接工字鋼梁。勁性鋼結構為鋼梁外部綁扎縱向受力鋼筋及箍筋，最終澆筑混凝土。商業項目多為框架結構，核心區節點較為復雜，鋼筋含量較多，本項目解決鋼筋排布優先考慮在能滿足設計要求下盡量不采用增加柱帽節點處理措施，盡量控制成本及商業綜合凈高。

　　鋼結構深化設計直接影響鋼結構安裝方案，深化設計直接形象鋼構安裝方案及最終成型效果。主要從以下幾方面進行了深化設計：

　　勁性鋼梁、鋼柱結構

　　轉換結構框架柱、框架梁與周邊梁板結構為垂直關系，且多為單層設置不向上延伸。框架梁鋼筋與轉換梁柱節點位置連接，垂直鋼柱翼緣方向兩側鋼筋優先通過原則，梁上部鋼筋伸入框架柱內，梁下部鋼筋對中位置采用套筒與鋼結構柱翼緣廠內焊接方式，垂直腹板方向腹板開孔，采取補強焊接方式。純勁性鋼梁結構，主要為跨度較大梁，主要考慮垂直方向鋼筋混凝土梁在腹板穿透開孔及鋼板補強，在深化鋼梁相對簡單，沒有鋼柱作為支撐，安裝需要采取特定措施。

　　中庭大跨度鋼梁

　　大跨度鋼梁包括勁性鋼梁和純鋼梁。因跨度達20-30米，受力荷載較大，需要在中庭四周混凝土內埋設短鋼梁，短鋼梁傳遞荷載達到錨固要求。勁性鋼梁之間純鋼梁次梁與主梁之間采取主梁直接設置牛腿方式，次梁可與主梁直接焊接。

　　屋面鋼結構造型

　　屋面鋼結構龍骨主要為后期幕墻玻璃支座，豎向鋼柱在土建結構預埋地腳螺栓上部安裝鋼柱，與主梁形成鋼結。主梁之間次梁交接連接，設計為螺栓連接。屋面四周采用方管進行焊接，后期與幕墻鋁板形成封閉包口。

　　3.鋼結構施工安裝

　　①勁性鋼結構

　　基于本項目商業軸網軸距8米4，鋼梁、鋼柱多數處于2噸-4噸范圍內，主要采用塔吊吊裝安裝方式，塔吊布置階段考慮端部吊重2.5噸考慮。此部分鋼結構因隨主體結構同時安裝，為充分利用塔吊，鋼結構吊裝利用夜間時間進行。

　　門架式(兩個勁性鋼柱支撐一個勁性鋼梁)鋼結構，混凝土澆筑前埋設地腳螺栓，率先安裝鋼柱，利用鋼柱作為鋼梁支撐，鋼結構安裝完成后搭設架體支撐，綁扎鋼筋，支設模板，最后澆筑混凝土結構。純勁性鋼梁，無鋼柱支撐，需要先完成架體支撐，作為鋼梁安裝支撐，鋼筋做成U型向上開口箍，帶鋼梁安裝完成后，彎成封閉箍筋。

　�、谥型ヤ摻Y構

　　中庭部位因設計方案并未最終確定，為保證主體結構施工順利同時也能滿足后續鋼結構連接，采取提前保守埋設連接埋件方式，后續確定鋼梁翼緣及腹板厚度后采取焊接方式連接，保證主體結構施工進度，最后安裝大跨度鋼梁方式。

　　基于地上二層至五層中庭部位鋼結構最后安裝，跨度多為20-30米，整根梁重量為6噸-12噸，塔吊無法整體吊裝，采取汽車吊整體吊裝方案，安裝從上向下。最大程度實現安裝效率。此安裝方式較少了傳統由下向上安裝，整體安裝鋼結構時間及效率都提升較大，需要在構件吊裝運輸下方采取回頂措施。

　�、畚菝驿摻Y構

　　因屋面鋼結構安裝高度高，安裝下方沒有操作平臺，優先考慮主梁整體安裝，基本不具備分段安裝條件。且屋面荷載較小，主梁重量為2噸-4噸之間，可利用塔吊進行吊裝。

　　中庭正上方大跨度主梁鋼結構，在中庭鋼結構封閉之前，需要提前采用汽車吊，吊裝至屋面。次梁安裝利用塔吊進行拼裝。

　　建筑論文范例：關于加強建筑工程施工管理的思考與研究

　　結束語

　　本文筆者基于具體商業項目鋼結構實際情況，從設計到施工安裝進行詳細描述，對于不同部位不同形式鋼結構進行深入剖析也提出了相應的解決方案。希望對商業項目鋼結構設計及安裝施工有所幫助。

　　參考文獻：

　　[1] 劉實逵 裝配式剛接骨商業綜合體施工技術研究 智能建設與工程機械，2020，2(5)

　　作者：王浩
